SOLIDWORKS參數化設計
在使用SOLIDWORKS功能實現參數化設計時，通過相應的方法把SOLIDWORKS參數化的模型設計出來，做成參數化的設計模型，后續只要在做好的參數化模型上根據需要修改參數，就能得到新的設計。

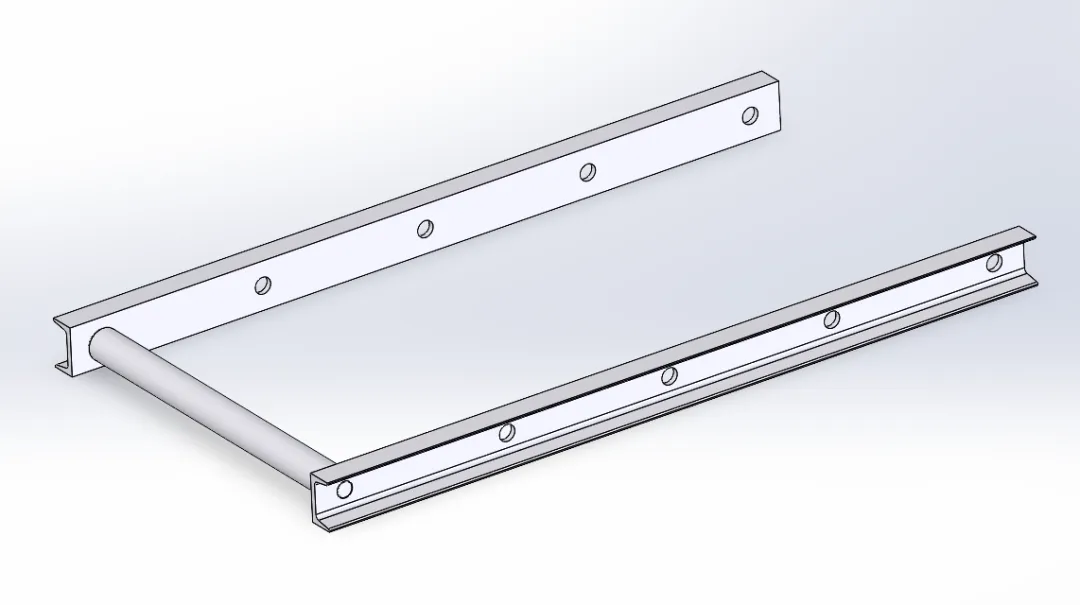

我們以下面模型為例進行講解。
通過更改方程式中的數據，就可以改變滾筒式輸送帶的長度，同時滾軸的數量也實時在更改。
設置全局變量
SOLIDWORKS菜單欄【工具】-【方程式】，設置兩個全局變量，“長”是陣列的總體長度，因為兩邊各留50，所以共減去了100；“數量”是孔的陣列數量，這里用了一個int函數（向下取整），用“長”/孔間距，這樣子全局變量就設置好了。
線性陣列

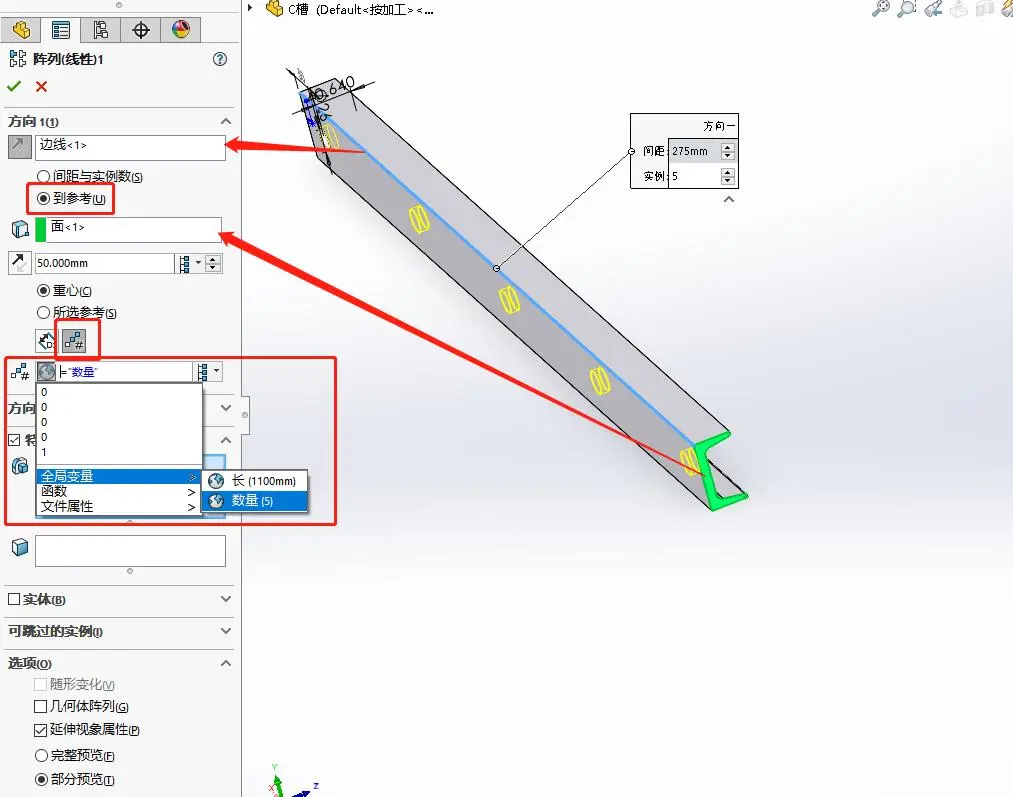

使用【異型孔向導】在C型鋼上做出一個用于安裝滾軸的孔，然后進行陣列。在屬性管理器中選用到參考（紅框1），選擇到參考的面，50mm是陣列的末端一個孔到參考的距離，選擇實例數（紅框2），實例數的數量使用方程式控制（紅框3），這樣子孔的陣列就做好了。
裝配體的方程式設置
將滾軸與C型鋼進行裝配

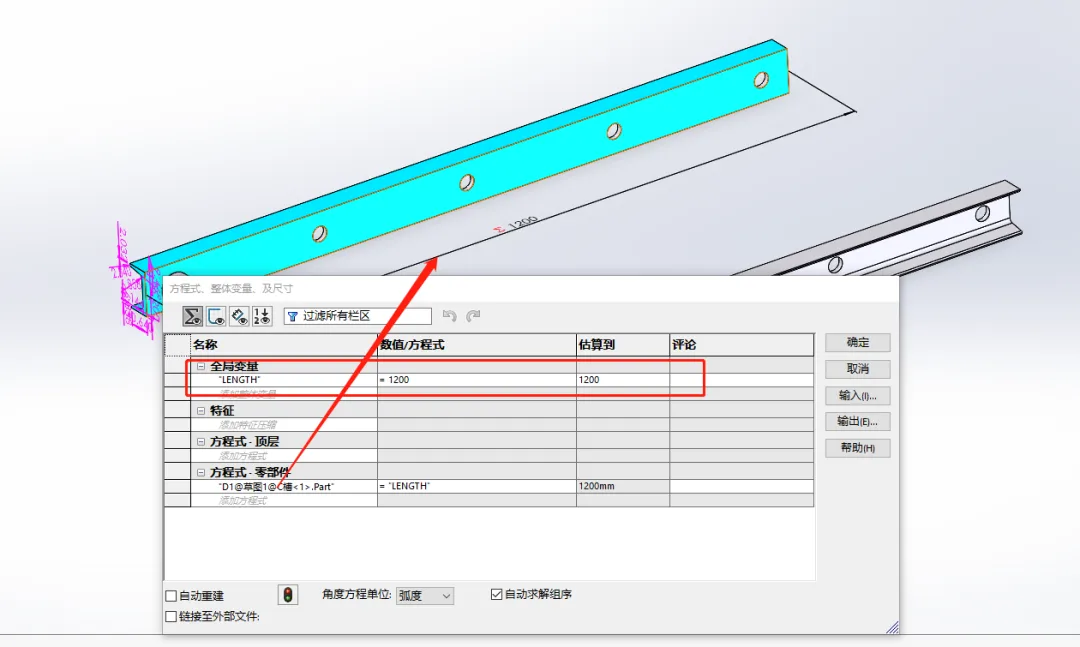

設置一個控制輸送帶長度的全局變量，用于控制總長度；在方程式-零部件中名稱一欄選擇C型鋼的總長度，數值/方程式一欄選擇設定好的全局變量“LENGTH”，這樣子就可以在裝配體環境中通過控制全局變量中的“LENGTH”來控制C型鋼的總長度了。
陣列驅動零部件陣列

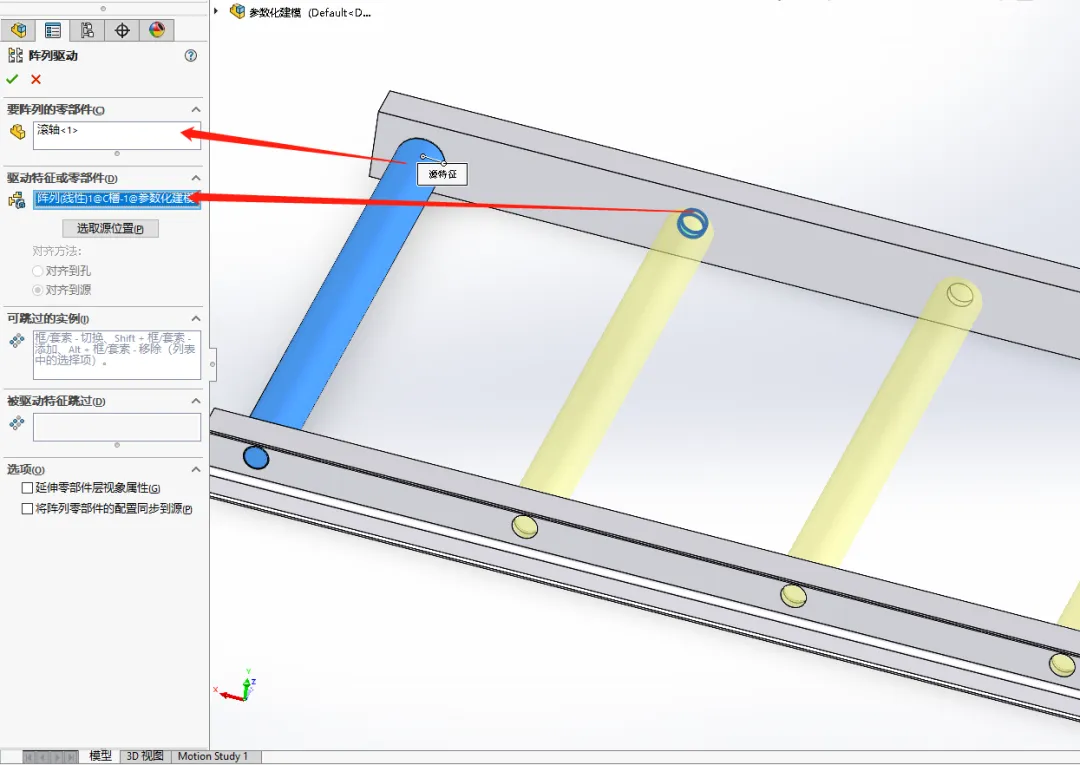

【插入】-【零部件陣列】-【陣列驅動零部件陣列】，選擇陣列驅動陣列，要陣列的零部件選擇滾軸，驅動特征或零部件選擇孔，點擊確定。
后面通過更改方程式中的長度參數即可更改陣列。
