SOLIDWORKS 2024 MBD新增功能
MBD即基于模型的工程定義、是一個用集成的三維實體模型來完整表達產品定義信息的方法體，它詳細規定了三維實體模型中產品尺寸、公差的標注規則和工藝信息的表達方法。
01
通過實體幾何體控制注解的可見性

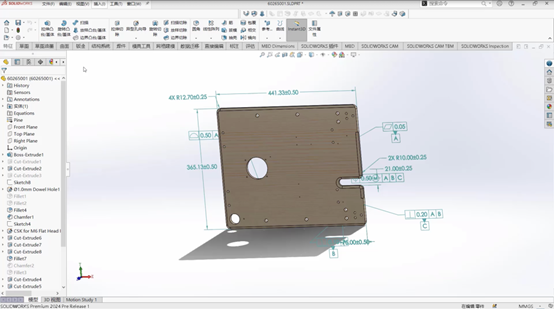

SOLIDWORKS 2024 MBD 在用戶使用體驗上做了很大的提升。SOLIDWORKS 2024 MBD 的 DimXpert 注釋都保持在模型頂部，在任何方向的視圖，你都可以選擇將 DimXpert 保持在模型頂部，有效提高標注的可讀性和清晰度。
02
孔表

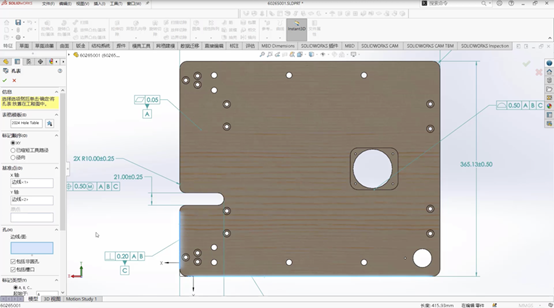

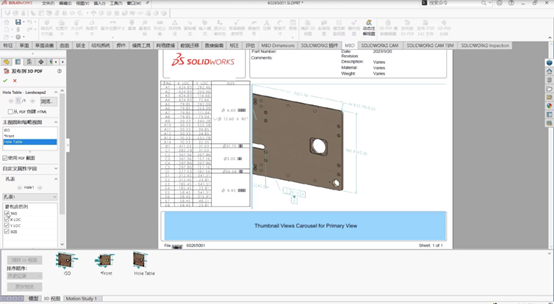

SOLIDWORKS 2024 MBD 另一個令人興奮的新功能是在3D中可插入孔表?，F在你可以在3D環境中創建零件孔表，輕松實現對孔位、孔尺寸和孔類型的全面管理。更好的是，當你將零件發布為3D PDF時，孔表也可以被包含在其中。這使得共享孔表信息變得更加便捷，無論是與團隊成員還是與供應商進行協作和溝通。
03
將自定義屬性導出到STEP 242

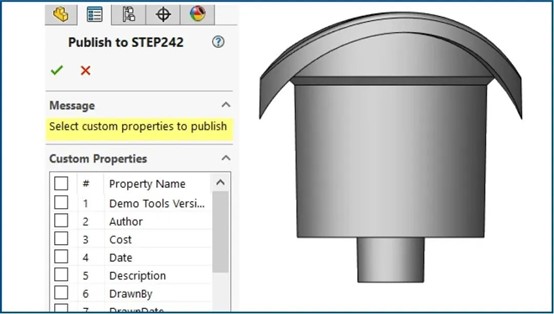

SOLIDWORKS 2024 MBD 在STEP 242導出中包含自定義屬性的功能也得到了增強?，F在你可以通過 STEP 242 導出格式，將自定義屬性包含在導出的模型中。這個改進使得自定義屬性的傳遞更加簡單和可靠，為與合作伙伴之間的數據交流提供了更大的靈活性。
04
通過實體幾何體控制注解的可見性
SOLIDWORKS 2024 MBD 不斷提升的功能還包括以形位公差符號顯示雙制尺寸。在 GTOL 框架中，現在有一個新選項，讓你可以更直觀地顯示雙制尺寸。這使得對標注的理解更加準確和簡潔，幫助你更好地控制和交流設計意圖。
05
顯示圓錐尺寸的半角

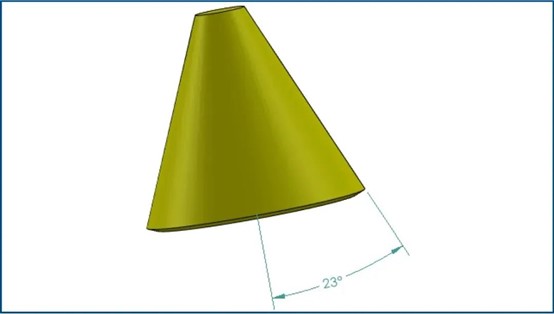

SOLIDWORKS 2024 MBD 引入了新的半角尺寸功能?，F在，圓錐形特征的角度尺寸可以顯示為半角，讓你可以更準確地標注和理解設計中圓錐形特征的角度。
06
為曲面生成厚度尺寸
SOLIDWORKS 2024 MBD 實現了曲面厚度尺寸功能。你可以輕松地創建表示兩個曲面之間厚度的尺寸，并更好地控制設計的幾何形狀和間隙。
07
修復懸空的尺寸
SOLIDWORKS 2024 MBD 修復了懸空的尺寸問題。當 DimXpert 尺寸懸空時，你現在可以重新定義引用實體，確保尺寸的正確性。
我們一直致力于提供出色的設計工具和功能，這些新功能的引入將為你帶來更高效、更準確的設計體驗。請盡快嘗試這些新功能，讓我們的工具幫助你更好地實現設計和創新！
微辰三維作為SOLIDWORKS達索正版授權代理商，將持續為您提供SOLIDWORKS 2024新功能介紹，歡迎關注微辰三維，如果有任何關于SOLIDWORKS 2024的問題，也歡迎聯系我們詳詢。
