SOLIDWORKS三維剖視圖怎么做
1.SOLIDWORKS一般剖視圖制作方法，

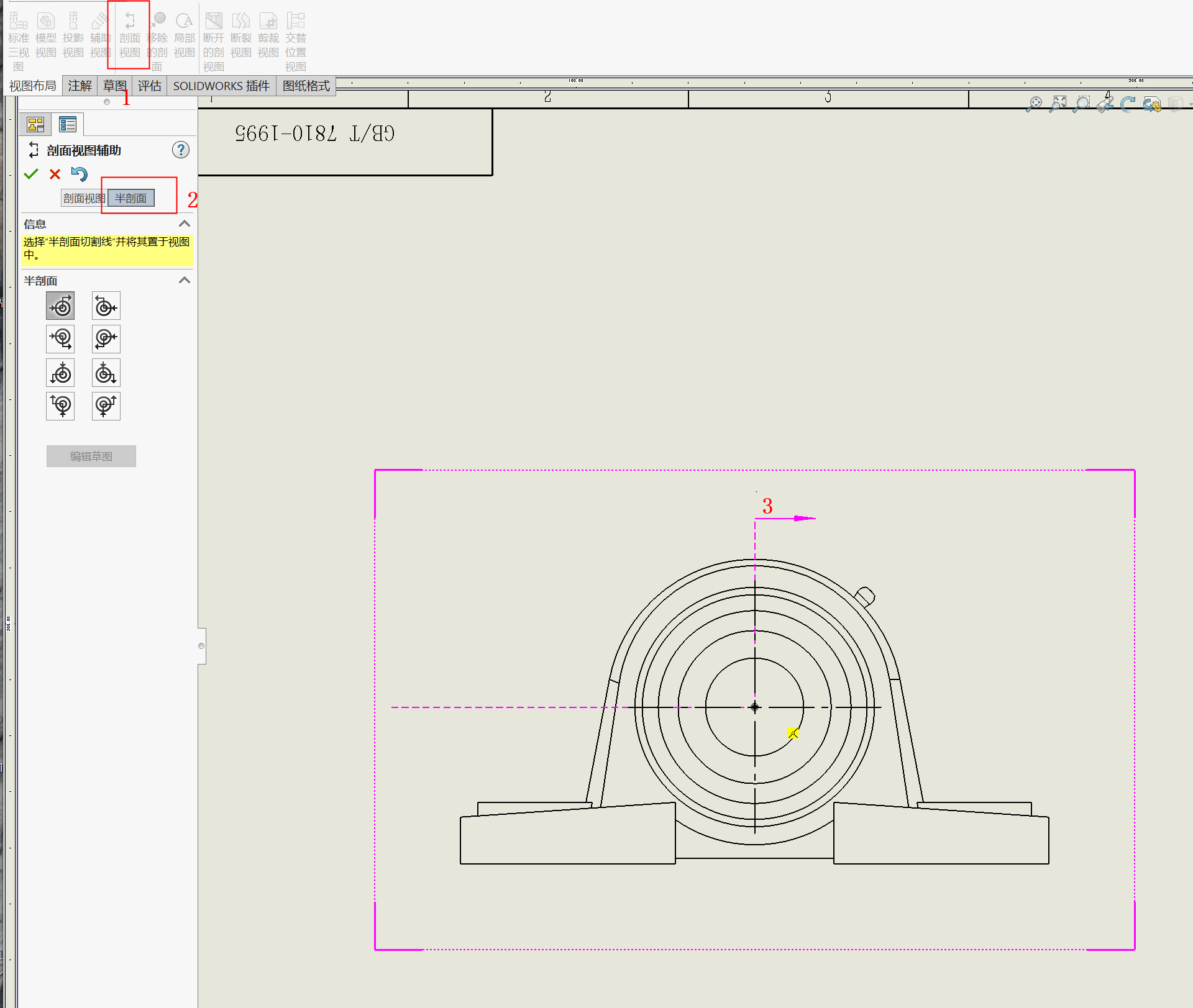

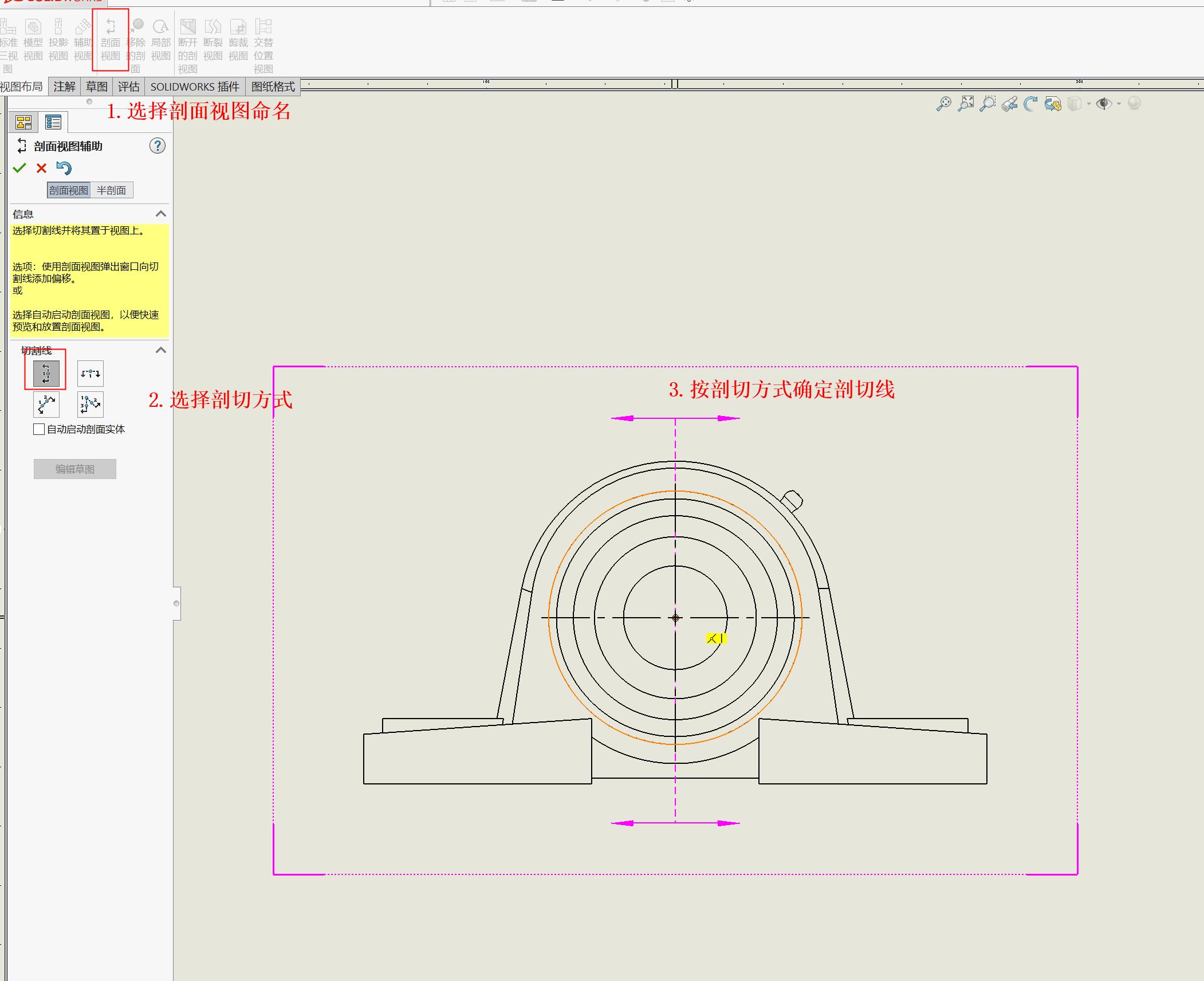

a.先選擇剖面視圖命令制作（常用）
b.先繪制剖切線制作剖視圖，繪制剖切線—選擇剖面視圖命令
2.SOLIDWORKS剖面線的調整。當對默認剖面線不滿意時，可以雙擊剖面線對剖面線進行調整調整

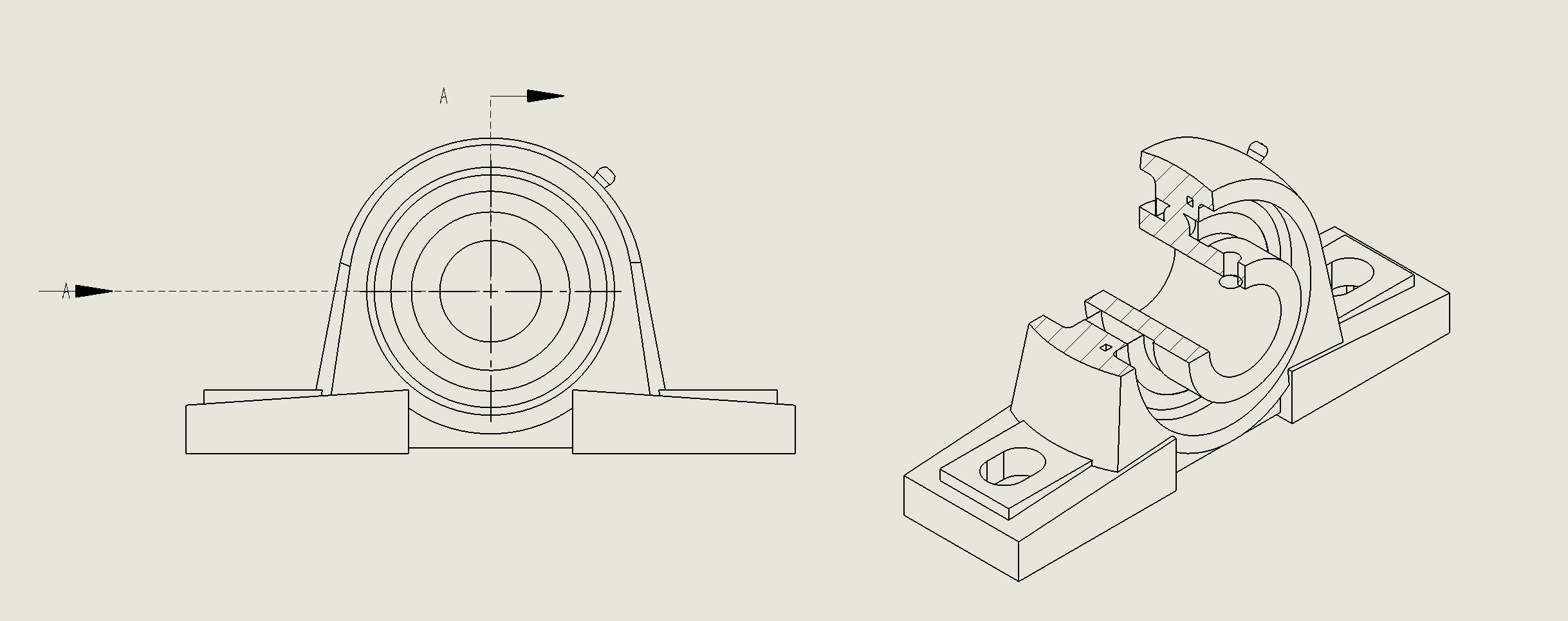

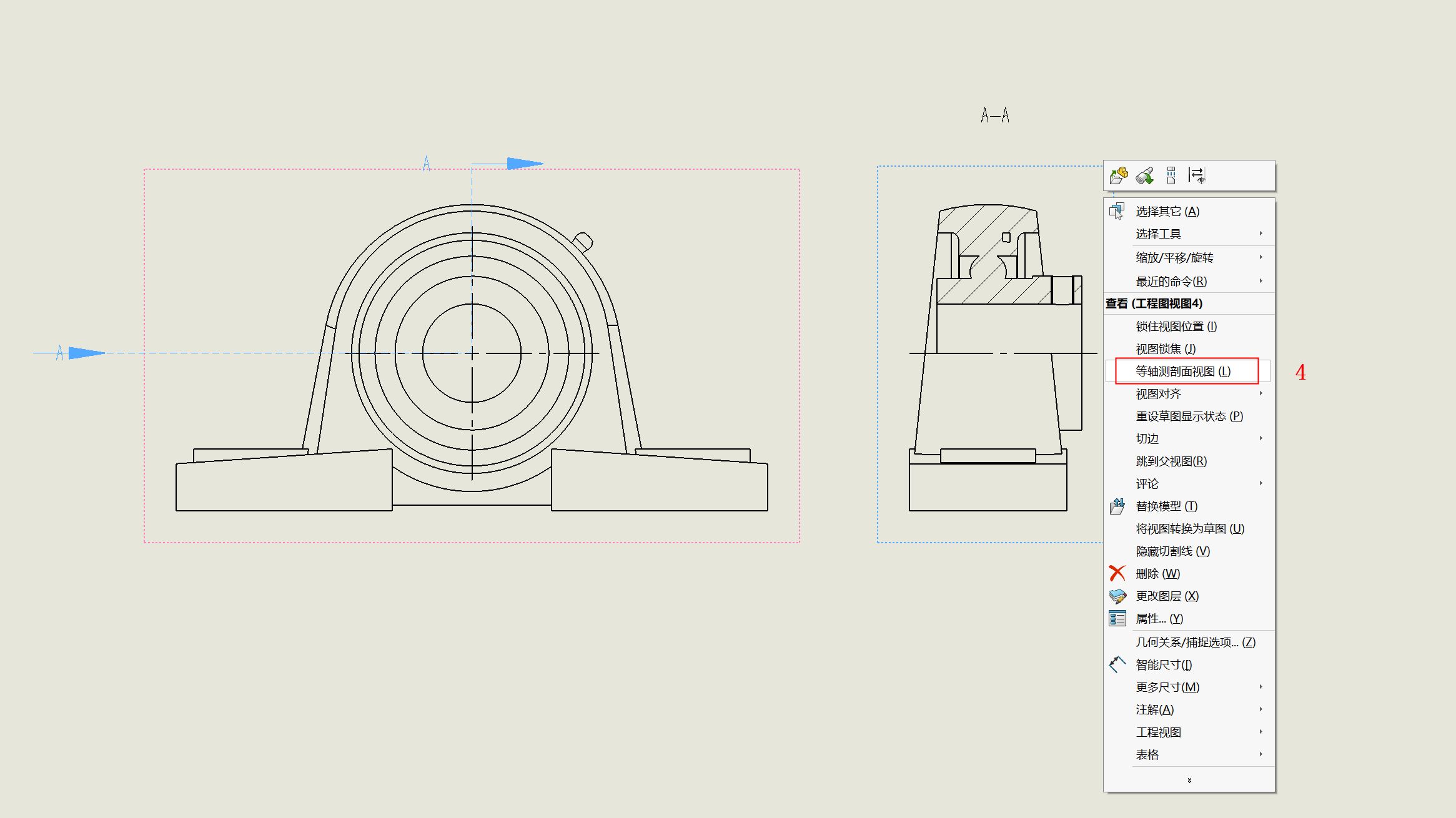

3. 3D剖視圖,當我們需要在三維的工程視圖中顯示局部內部進行剖視時,可以右鍵二位剖視圖選擇等軸測剖面視圖將其轉為三維。（也可選擇3D等軸測剖視圖取消）
若需更加直觀，將視圖選擇為上色
另外在零件中對零件進行部分切除，新建一個剖視圖配置，也可以實現
