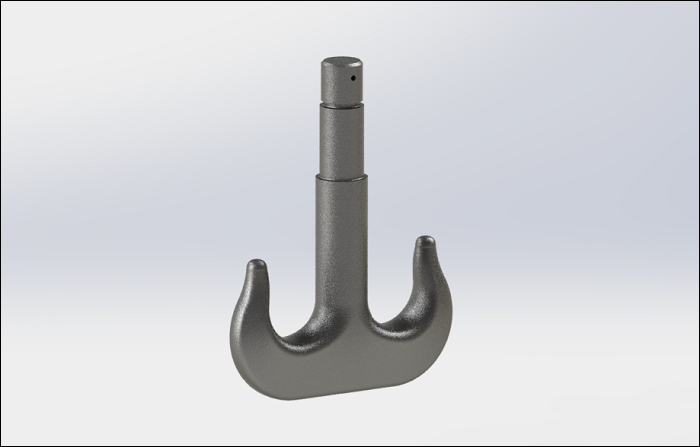

SOLIDWORKS渲染有2種類型，油漆質感和磨砂質感。前者就是直接給模型定義外觀顏色，整體看起來非常光滑，另外一種就是通過定義材質來達到更真實的磨砂質感。這個不是我們今天SOLIDWORKS渲染培訓的重點，我們今天的重點是成功完成一個吊鉤建模。接下來就跟微辰三維一起用SOLIDWORKS軟件完成吊鉤建模吧：

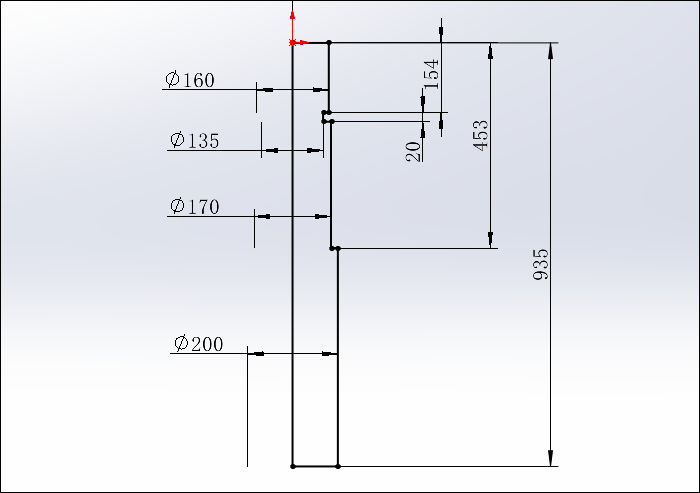

1.點擊“旋轉凸臺/基體”，在前視基準面上繪制如下圖所示的草圖，點擊勾號完成。

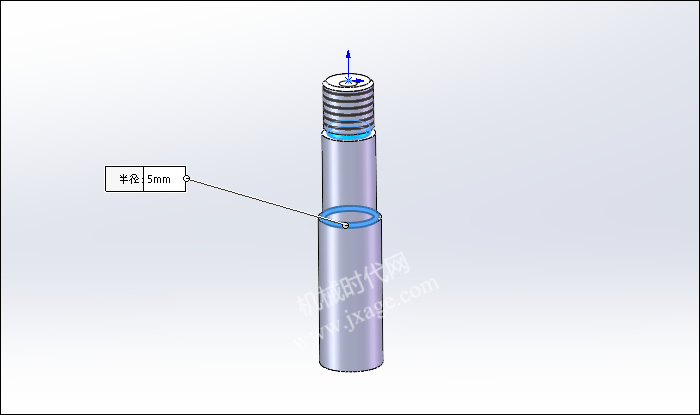

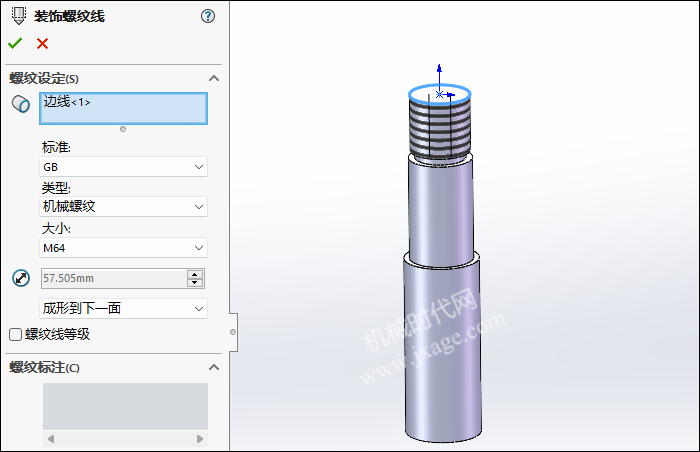

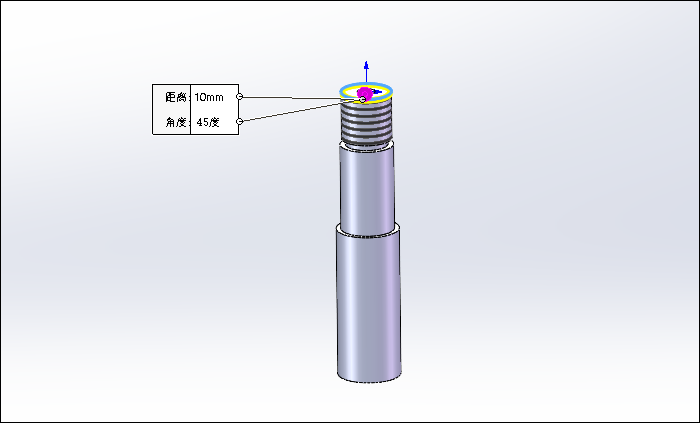

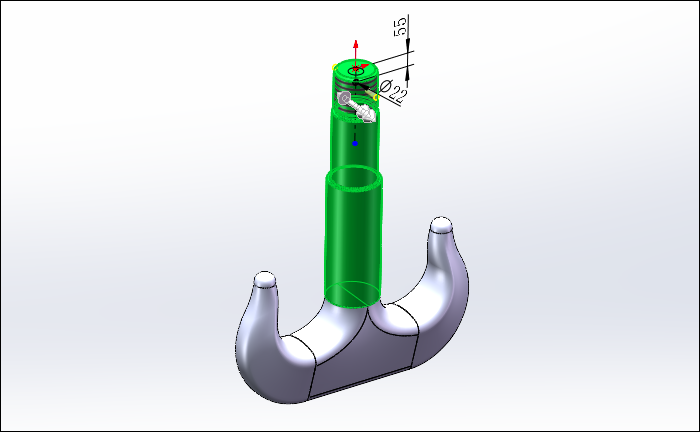

2.點擊“插入”-“注解”-“裝飾螺紋線”，選擇下圖所示的邊線，創建出裝飾螺紋。

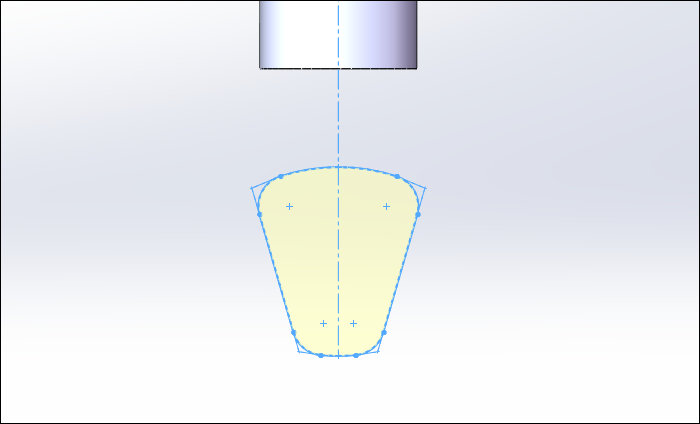

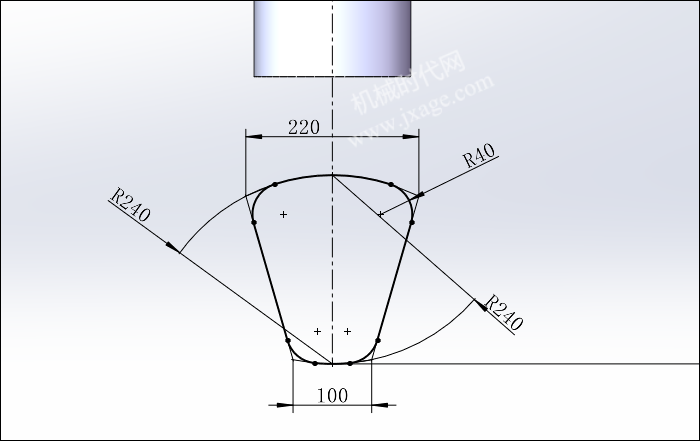

6.點擊“草圖繪制”，在模型的大端面上繪制如下圖所示的草圖。

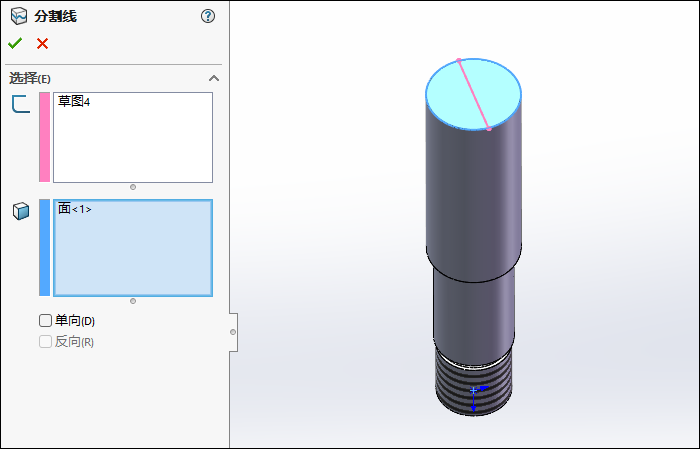

7.點擊分割線，要分割的曲面選擇下圖所示的藍色面，使用上一步創建的草圖進行分割，點擊勾號完成。

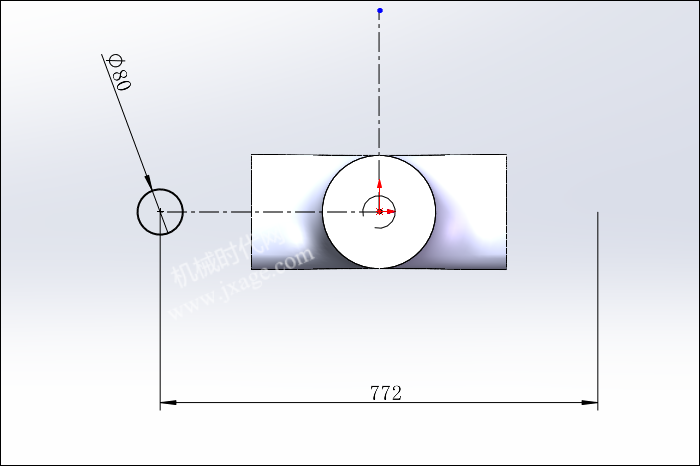

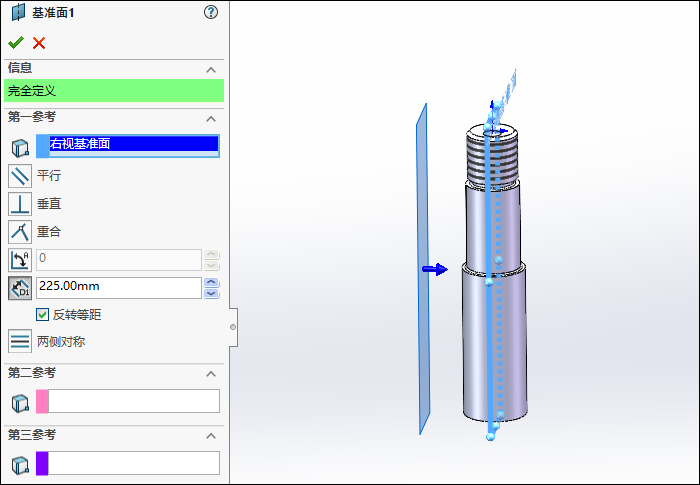

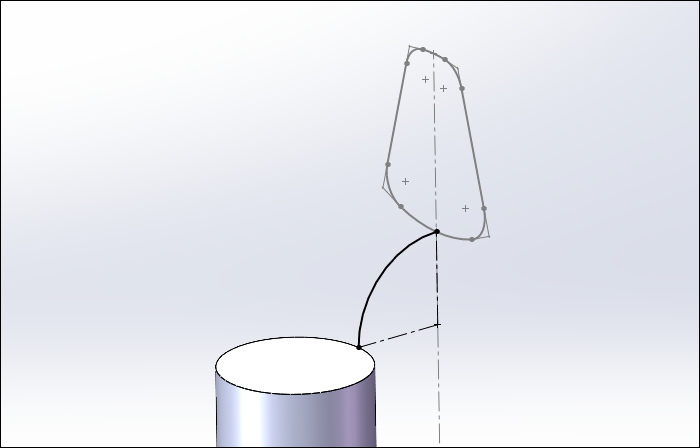

8.點擊“草圖繪制”，在基準面1上繪制如下圖所示的草圖。

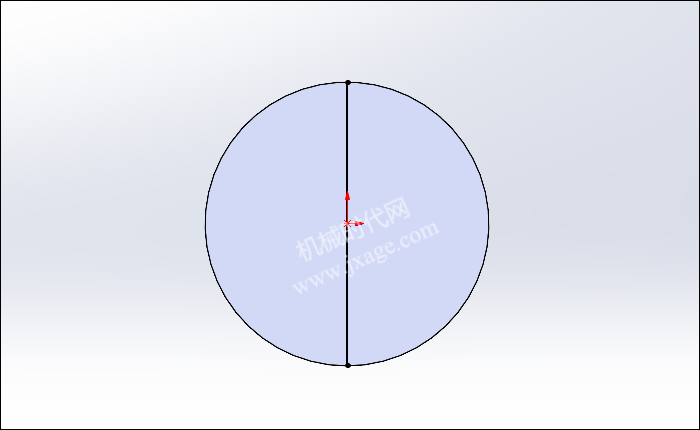

9.點擊“插入”-“曲面”-“平面區域”，選擇上一步創建的作為邊界實體，點擊勾號完成。

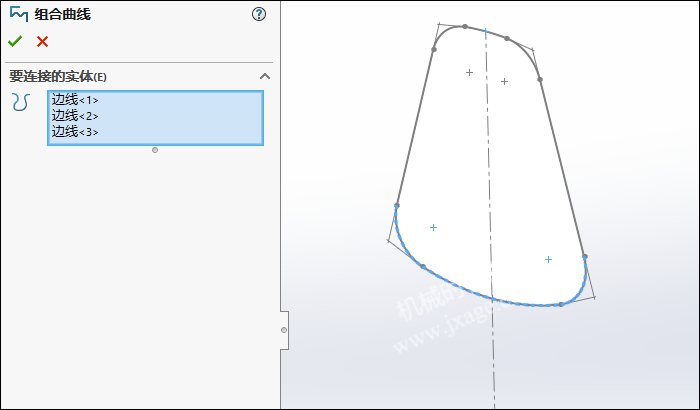

10.點擊組合曲線命令，選擇下圖所示的三條邊線進行組合。

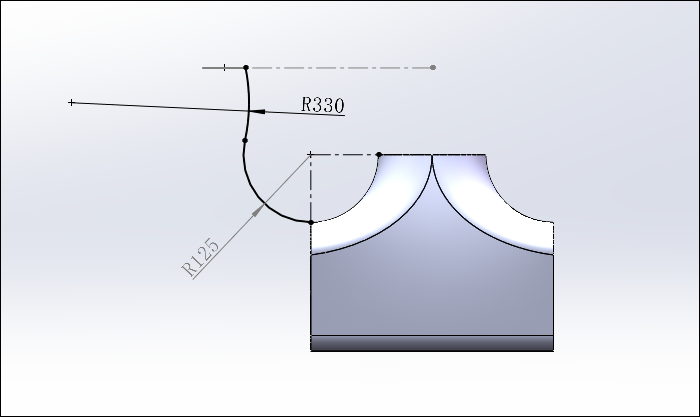

11.點擊“草圖繪制”，在前視基準面上繪制如下圖所示的草圖。

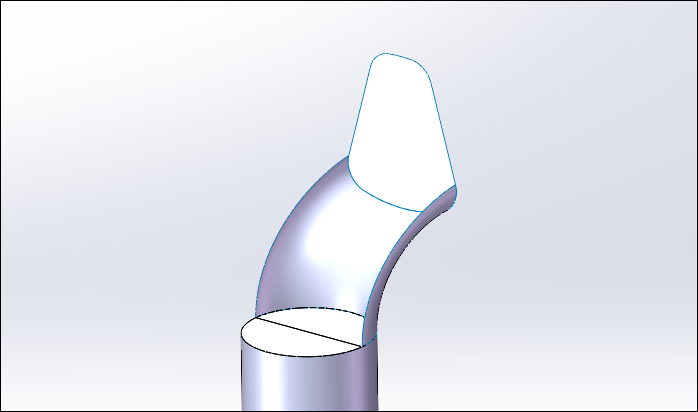

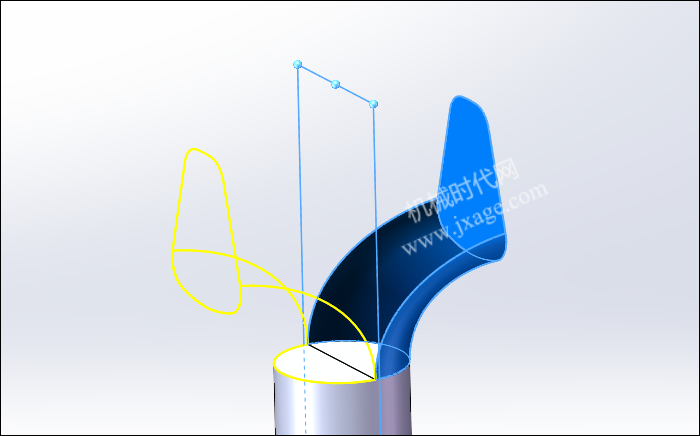

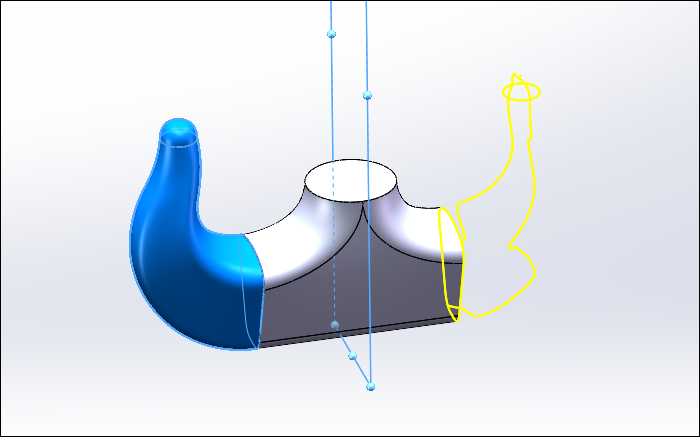

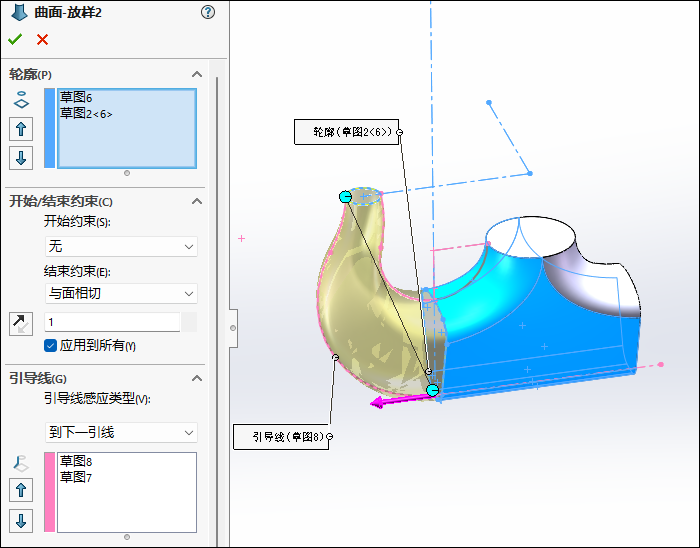

12.點擊“插入”-“曲面”-“放樣曲面”，選擇下圖所示的兩個邊線（一個是組合曲線1，另外一個是是端面邊線），設置開始/結束約束均為“與面相切”，引導線選擇上一步創建的草圖，按照下圖進行設置。

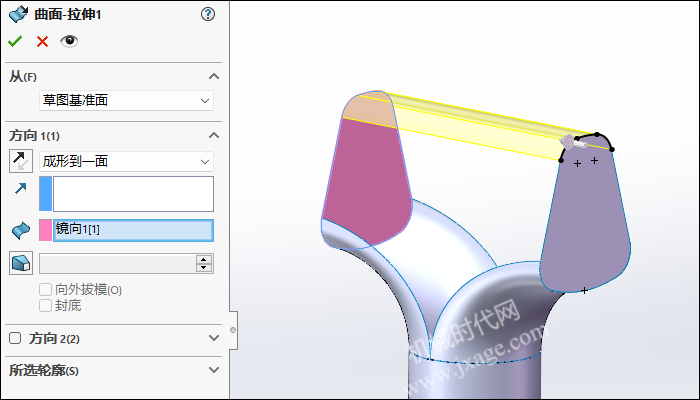

14.點擊“插入”-“曲面”-“拉伸曲面”，在下圖所示的面上繪制如下圖所示的草圖。
終止條件設置為“成形到一面”，參考面選擇下圖的粉紅色面。

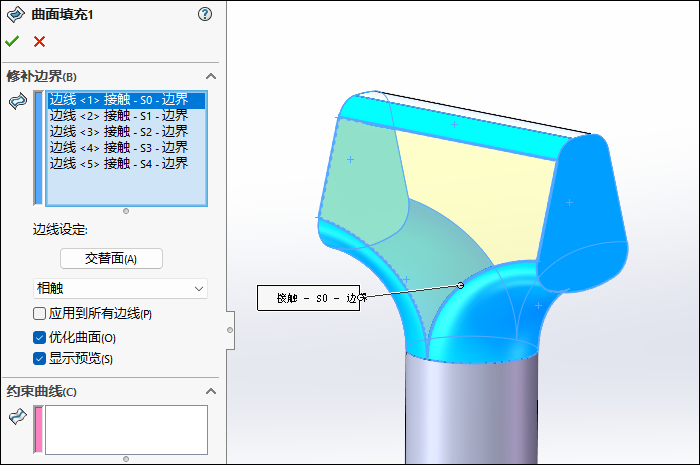

15.點擊“插入”-“曲面”-“填充”，選擇下圖所示的5條曲線作為修補邊界，曲率控制均設置為“相觸”，如下圖所示。

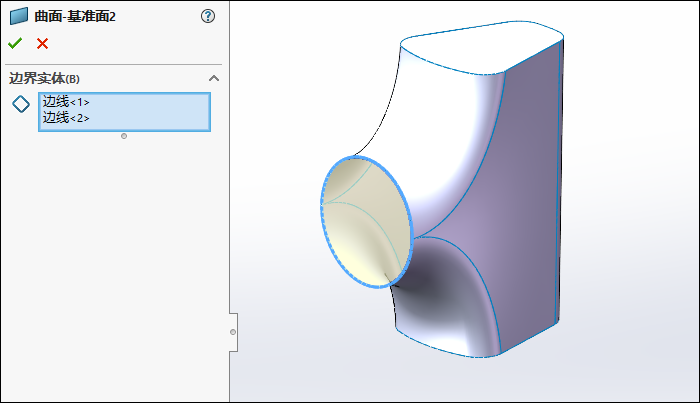

17.點擊“插入”-“曲面”-“平面區域”，選擇下圖所示的邊線（兩個半圓?。┳鳛檫吔鐚嶓w，點擊勾號完成。

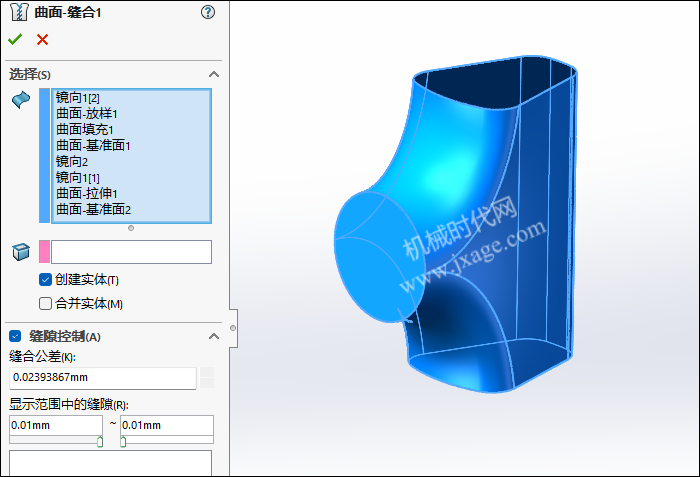

18.點擊“插入”-“曲面”-“縫合曲面”，將所有的曲面進行縫合，如下圖所示。

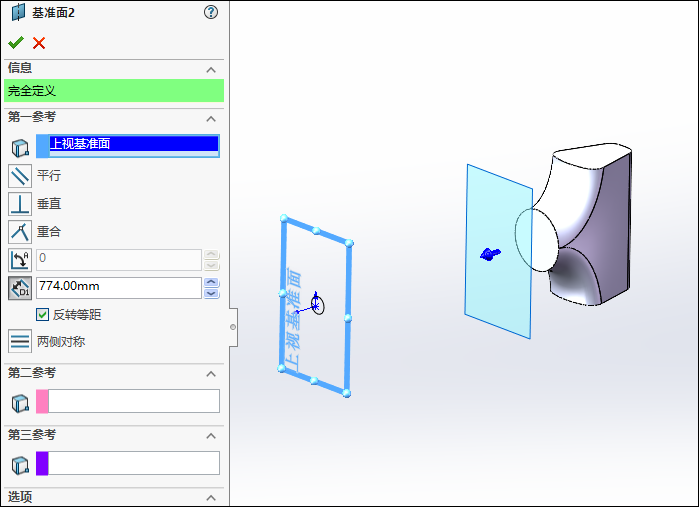

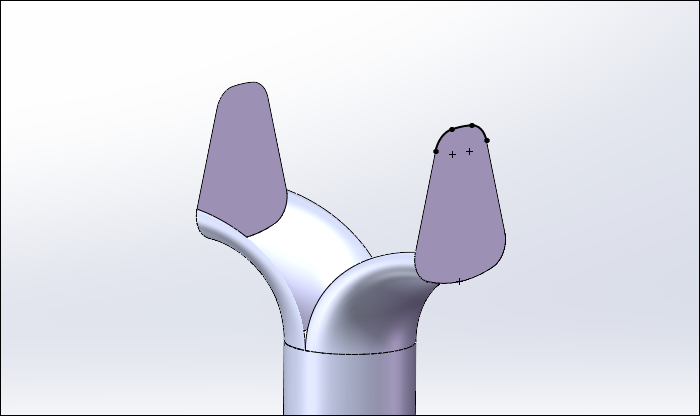

20.點擊“草圖繪制”，在基準面2上繪制如下圖所示的草圖。
21.點擊“草圖繪制”，在前視基準面上繪制如下圖所示的草圖。
22.點擊“草圖繪制”，在前視基準面上繪制如下圖所示的草圖。
23.點擊“插入”-“曲面”-“放樣曲面”，選擇下圖所示的兩個草圖（一個是步驟20創建的草圖，另外一個是步驟8創建的草圖），結束約束均為“與面相切”，引導線選擇下圖所示的兩條粉紅色草圖，按照下圖進行設置。
24.點擊“插入”-“曲面”-“平面區域”，選擇下圖所示的邊線（兩個半圓?。┳鳛檫吔鐚嶓w，點擊勾號完成。

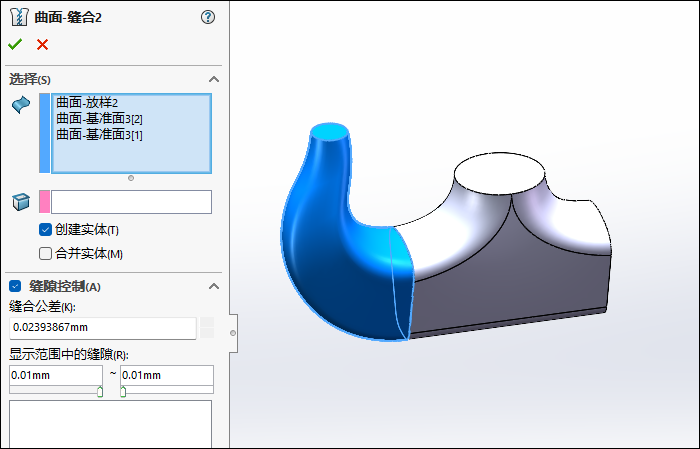

25.點擊“插入”-“曲面”-“縫合曲面”，將下圖所示的曲面進行縫合，如下圖所示。

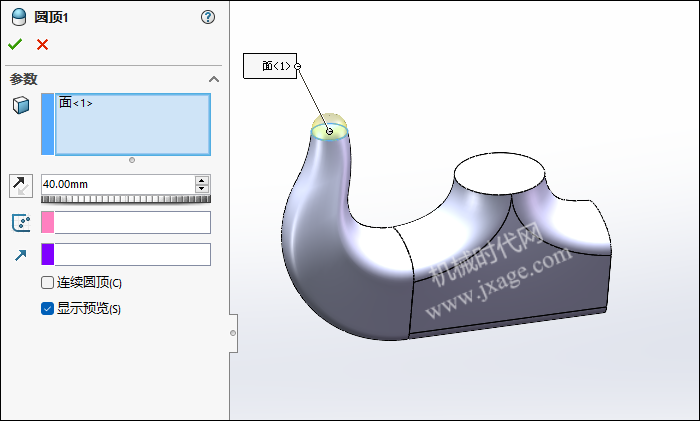

26.點擊“插入”-“特征”-“圓頂”，選擇下圖所示的端面，設置距離值為40mm，點擊勾號完成。
28.點擊拉伸切除，選擇前視基準面作為草圖平面，繪制如下圖所示的草圖。
